牙规和螺纹塞规、螺纹环规的区别

文章出处:深圳市意昂工具仪器有限公司 人气:-发表时间:2021-10-27 11:57:00

    牙规和螺纹规的区别

    什么是牙规


    牙规即内外螺纹大小的标准测量工具。


    什么是螺纹规


    螺纹规又称螺纹通止规、螺纹量规,通常用来检验判定螺纹的尺寸是否正确。螺纹尺寸由螺纹直径与螺距组成。通常在选用螺纹规时要知道检验的螺纹规格。


螺纹规的分类



     螺纹规根据所检验内外螺纹分为螺纹塞规和螺纹环规,还有一种片状的牙型规。

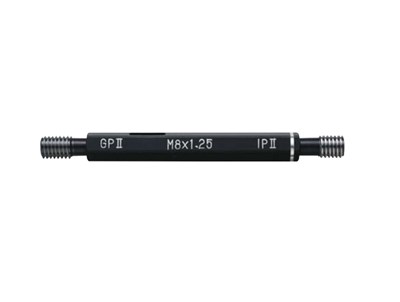

    一、螺纹塞规(栓规),一般同一个规格有两件作为一套同时使用,分别是通规和止规。




    1、用通规试拧,如果不能拧进就不合格,此时就不必要再用止规了,因为它已经是不良品了。


    2、用通规试拧,如果能够拧进,再用止规拧,如果止规也能拧进,那就不合格。


    用通规试拧,如果能够拧进,再用止规拧,如果止规不能拧进或只拧进一两个牙那就是合格。

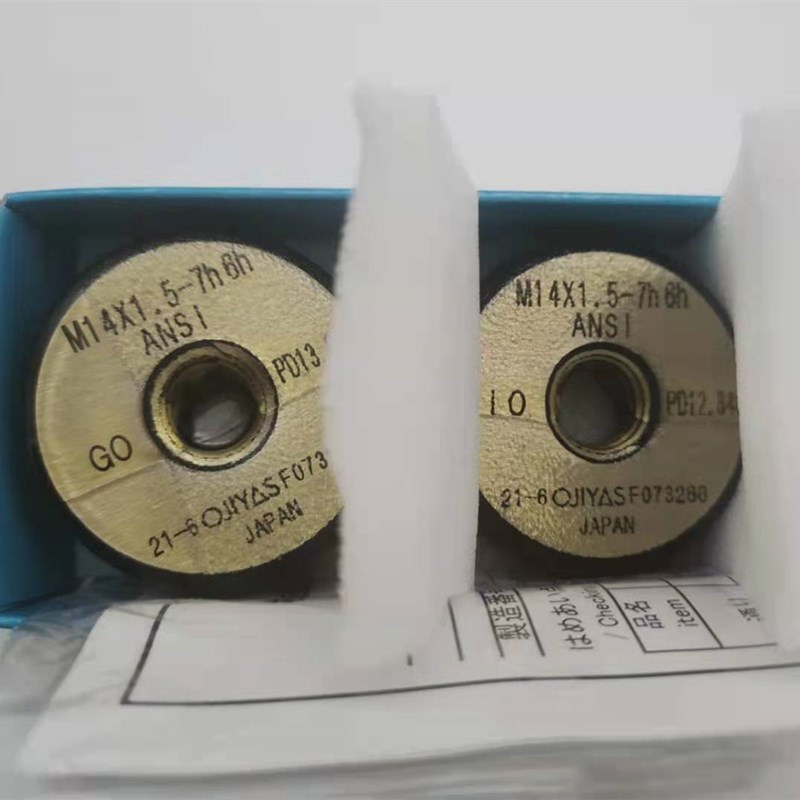

    二、螺纹环规,也是两件作为一套使用,通规和止规。


    1、通规-先清理干净被测螺纹油污、杂质,然后用母指与食指转动通端与被测螺纹,使其在自由状态下旋合通过螺纹长度,判定是否合格。


    2、止规-清理干净被测螺纹油污及杂质,止端与被测螺纹对正后,用大拇指与食指转动止端和被测外螺纹,旋入螺纹长度在2个螺距之内为合格,旋入螺纹过多即为不良品。


    备注:以上所说只适用于公制、美制、英制的普通机械连接螺纹及美英制非螺纹密封量规的使用方法,不适合锥度螺纹量规,锥度量规是以基准位置检测。


牙规与螺纹塞规、螺纹环规的具体区别




    塞规是圆柱状的,用来检测内螺纹;


    环规是圆筒状,用来检测外螺纹;


    牙规是片状,用来比较外螺纹的牙型和螺距。


    这三种规都要与被检测的螺纹相同型号、规格和公差等级。


    塞规有两头(端)通端和止端;环规每套都有两件:通规和止规;检测时,通(端)规要能通过(顺利拧过),止(端)规不能通过,才算符合。


此文关键字:螺纹塞规,螺纹环规
