日本PEACOCK孔雀百分表的使用方法

文章出处:深圳市杏宇工具仪器有限公司 人气:-发表时间:2021-02-05 17:00:00

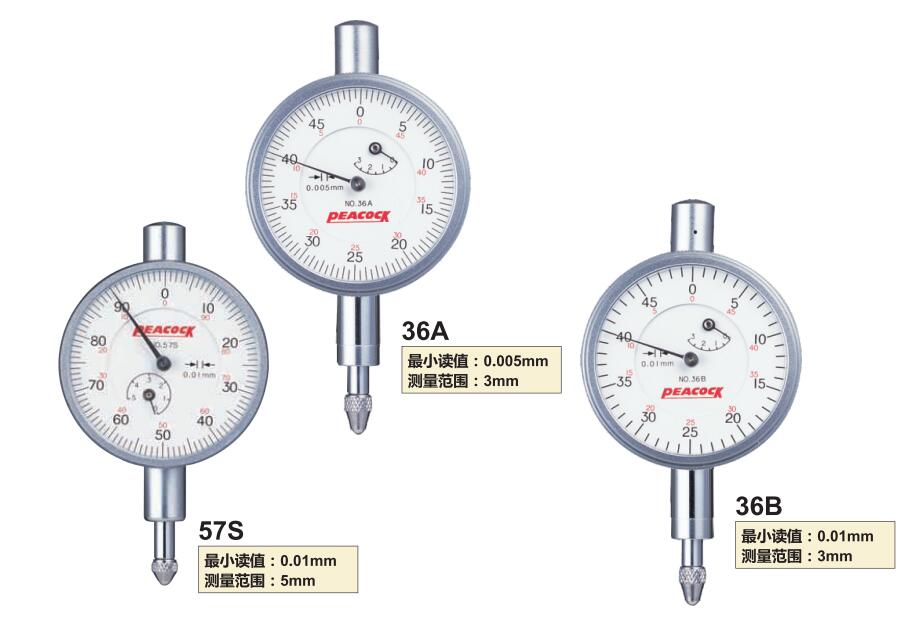

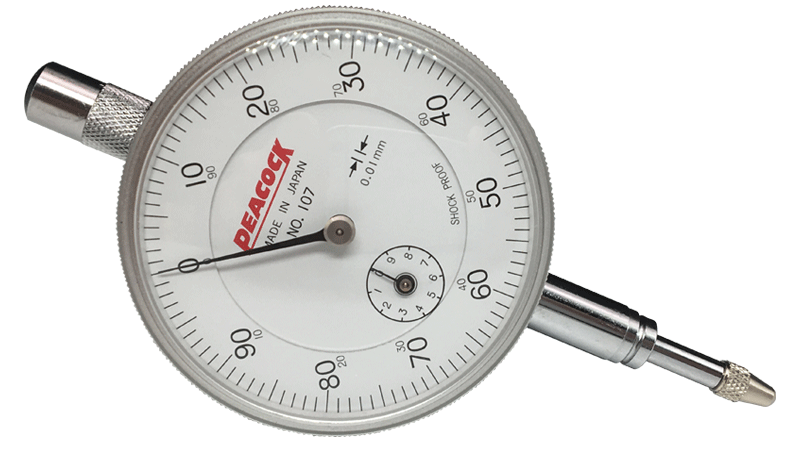

日本PEACOCK孔雀百分表的使用方法


    在所有机械零件测量工具中,百分表是属于其中的一种长度测量工具,它的刻度值为0.01mm,是一种测量精度比较高的一种指示类量具,目前百分表已经被广泛应用于测量工件的几何形状误差及位置误差等。




    百分表概述


    百分表是一种精度较高的比较量具,它只能测出相对数值,不能测出优良值,主要用于检测工件的形状和位置误差(如圆度、平面度、垂直度、跳动等),也可用于校正零件的安装位置以及测量零件的内径等。


    百分表的结构


    百分表的构造主要由3个部件组成:表体部分、传动系统、读数装置。


    百分表的工作原理



    百分表的工作原理,是将被测尺寸引起的测杆微小直线移动,经过齿轮传动放大,变为指计在刻度盘上的转动,从而读出被测尺寸的大小。百分表是利用齿条齿轮或杠杆齿轮传动,将测杆的直线位移变为指针的角位移的计量器具。


    百分表的读数方法


    百分表的读数方法为:先读小指针转过的刻度线(即毫米整数),再读大指针转过的刻度(即小数部分),并乘以0.01,然后两者相加,即得到所测量的数值。



    百分表的主要应用


    现在百分表的一个非常重要的应用就是用来测量形状和位置误差等机械测量,如圆度、圆跳动、平面度、平行度、直线度等,目前利用百分表来测量机械形位误差有个非常简单且效率高的方法,就是可以直接利用杏宇的数据分析仪连接百分表来测量,无需人工读数,数据分析仪软件可对百分表数据进行采集及分析数据,并计算出各测量结果,可以大大提高测量效率。


    使用百分表的注意事项



    (1)使用前,应检查测量杆活动的灵活性。即轻轻推动测量杆时,测量杆在套筒内的移动要灵活,没有如何卡顿现象,每次手松开后,指针能回到原来的刻度位置。


    (2)使用时,必须把百分表固定在可靠的夹持架上。切不可贪图省事,随便夹在不稳固的地方,否则容易造成测量结果不准确,或摔坏百分表。


    (3)测量时,不要使测量杆的行程超过它的测量范围,不要使表头突然撞到工件上,也不要用百分表测量表面粗糙度或有显著凹凸不平的工作。


    (4)测量平面时,百分表的测量杆要与平面垂直,测量圆柱形工件时,测量杆要与工件的中心线垂直,否则,将使测量杆活动不灵或测量结果不准确。


    (5)为方便读数,在测量前一般都让大指针指到刻度盘的零位。


    百分表维护与保养



    (1)远离液体,不使冷却液、切削液、水或油与内径表接触。


    (2)在不使用时,要摘下百分表,使表解除其所有负荷,让测量杆处于自由状态。


    (3)成套保存于盒内,避免丢失与混用。

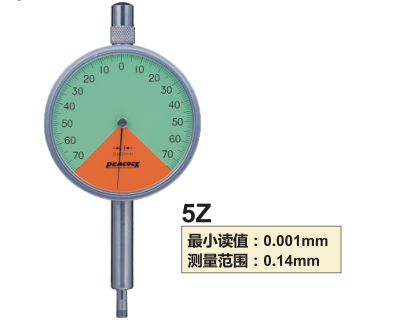

    孔雀百分表作为一种精度较高的长度测量工具,其测量精度可达到0.01mm,另外还有一种测量精度比百分表更高的测量仪器,那就是千分表,千分表的测量精度可达到0.001mm,是比百分表精度更高的测量工具。在实际测量应用中,杏宇可根据工件尺寸测量的要求来决定选择哪种工具。

此文关键字:孔雀百分表 peacock百分表
