中西杏宇小型气动主轴MSS-19系列

 外径19mm小型气动主轴用途

外径φ19mm的一体式直型气动马达主轴，短小的主轴可以适用在小型数控加工、数控车床或者专用机器有限的位置上；

由于是气动驱动，相对来说比较经济。

 外径19mm小型气动主轴特点

（1）本系列气动马达主轴是本类型中输出转速最高的。

（2）外壳由不锈钢SUS416材质制造，具有优良的耐久性。

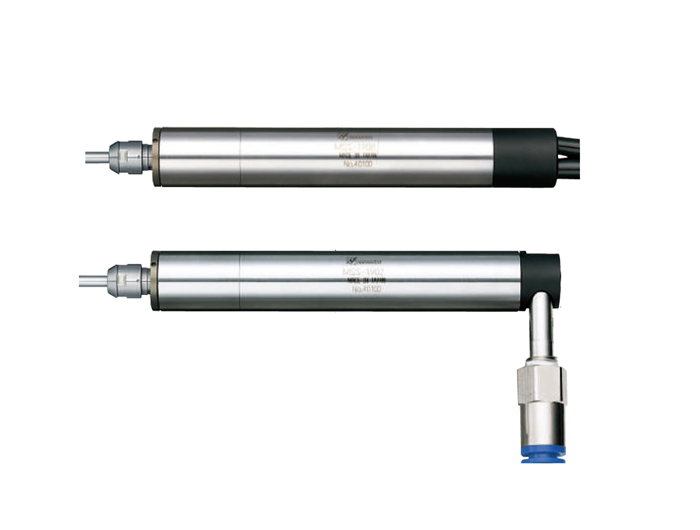

（3）整体为结构紧密的一体式，带主轴和气动马达，气动马达接线类型有直杆型和直角型（RA）可供选择。

（4）直角型空气连接马达的转速比直杆型电机转速小10%。

（5）在排气管上使用消音器，大大降低了由气压涡轮风扇产生的噪音。

（6）行星齿轮减速系统是应用在一些MSS系列气动马达主轴上，减速比为1/4或1/16。

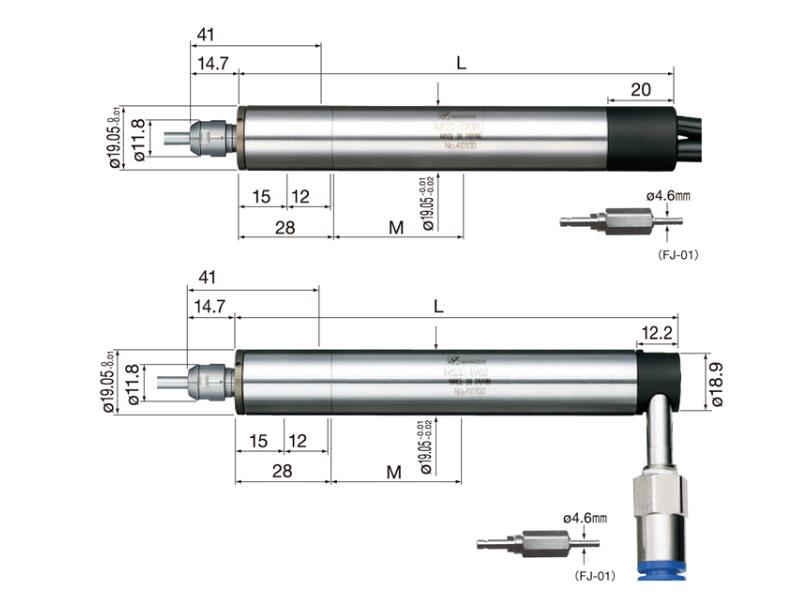

外径19mm小型气动主轴尺寸

 外径19mm小型气动主轴型号参数

型号	MSS-1930R	MSS-1930RA	MSS-1908R	MSS-1908RA	MSS-1902R	MSS-1902RA
马达接线类型	直杆型	直角型	直杆型	直角型	直杆型	直角型
最大转速 （0.5MPa）	30000min-1	30000min-1	8000min-1	8000min-1	2000min-1	2000min-1
最大扭矩	9.2cN·m	9.2 cN·m	36 cN·m	36cN·m	141cN·m	141cN·m
重量	190g	239g	225g	274g	241g	290g
主轴总长度	110.9mm	103.1mm	126.8mm	119.0mm	141.0mm	133.2mm
空气消耗量	155Nl/min
外径	Φ19.05mm（工具最大深入41mm）
适用夹头	Φ0.5~φ4.0 mm（CHA系列）
夹头	（CHA系列）：φ0.5~φ4.0mm / 螺帽（CHN-A）
主轴精度?	2μm以内
最大功率	72W
适用气压	0.3~0.5MPa
