科普:量块的等与级的区别

文章出处:深圳市杏宇工具仪器有限公司 人气:-发表时间:2021-10-27 11:11:00

    科普:量块的等与级的区别


    量块又分等,又分级,很多人都搞不清楚都低是怎么回事?在这里,做个科普性的介绍:


    一、量块的等级出处



    量块按级划分,是依据生产厂出厂公差带来确定的;量块按等划分,是依据国家量值传递系统表来确定的(即1等量块传递2等,2等量块传递3等,3等量块传递4等……)。


    因此,生产厂生产的量块出厂按级来确定。在购买人使用之前,要送计量检定机构进行检定,计量检定机构则会对其定等。比如出厂时量块为0级,送检后,计量检定机构对其判定为3等,并给出具体每块量块的修正值。


    二、量块的精度等级的划分


    (1)量块分级


    量块的分级是以量块长度相对于标称长度的偏差(即量块的长度偏差)划分的。在我国量块检定规程JJG146-2003中,按《长度计量器具(量块部分)检定系统JJG2056-90》的规定分为K、0、1、2、3共五级。


    按级使用量块时,用其中心长度的标称长度,因此测量结果中包含了量块实测值对期标称值的偏差。


    (2)量块分等

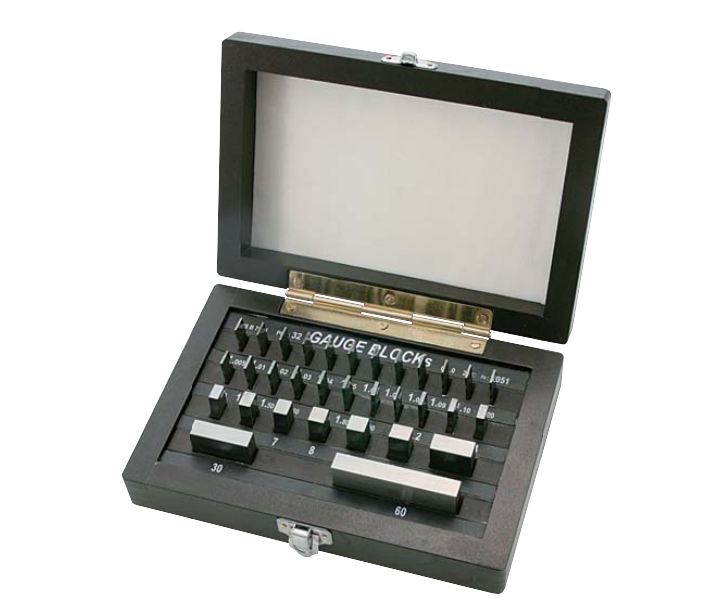

图为日本SK新泻精机量块实拍


    量块的等主要是根据量块长度的测量不确定度划分的。在JJG146-2003《量块》国家计量检定规程中,按《长度计量器具(量块部分)检定系统JJG2056-90》的规定分为1、2、3、4、5共五等。


    按等使用量块时,用其中心长度的实测值。因此其测量结果只能在一定的程度上接近该量块长度的真值(即测量结果包含了量块实测值对其真值的偏差)。


    由此可见,量块按等使用的精度比级的精度高得多,目前最高精度的测量方法(如在激光量块干涉仪上测量),其精度可达±(0.03+0.2L/m)。所以,量块精度分等又分级,目的就在于可借助于高精度的测量方法来确定量块实测值,在使用时加以修正,从而提高量块的使用精度,另外,按等使用还能克服由于量块经常使用导致测量面质量下降而引起精度降低的缺陷。因此按等使用量块不仅精度高,而且具有一定的经济    意义。为此,对于作为基准进行长度尺寸传递,以及高精度的测量,应当按等使用;而在一般测量时可按级使用,以简化计算。


    三、量块等与级的关系

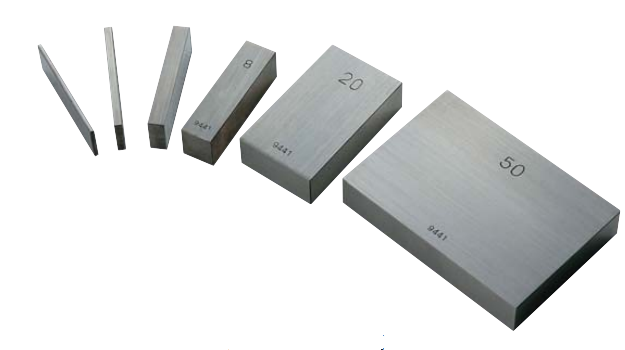

图为日本SK新泻精机量块


    由我国量块检定规程JJG146-2003可见:K、0、1、2、3级量块的长度偏差分别与1、2、3、4、5等量块长度的测量不确定度相当,因此在量块的使用中,一定“等”的量块可以用相应“级”的量块来代替。但这种代替不    经济,因为3级量块测量面的平面度、研合性都比5等量块要求高,所以只有在必须使用量块的标称尺寸,不能加以修正时才作这样代替。


    反过来说,3等量块不能代替1级量块使用,3、4、5等量块不能分别代替相应的1、2、3级量块使用,这是因为2、3、4、5等量块测量面的平面度、研合性相应地都比0、1、2、3级量块低的缘故。


    由量块的平面度、研合性可见:1等与K级;2等与0级;3等与1级、4等与2级、5等与3级分别相近,因此一定等的量块只能从一定级的量块中检定出来。比如出厂为0级的量块只能检定为2等及以下,出厂为1级的量    块只能检定为3等及以下,出厂为2级的量块只能检定为4等及以下。


   想了解更多日本SK新泻精机量块型号及参数,请点击:http://www.fsljj.com/Products/ribenSKkuaigui.html
